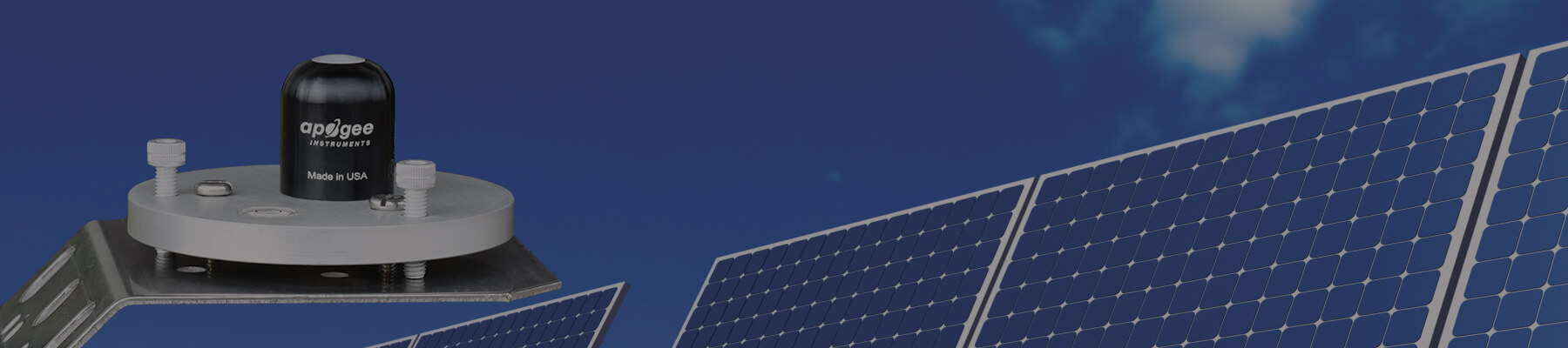

Apogee silicon-cell pyranometers feature a silicon-cell detector. — W m^-2での正確かつ安定した全球短波放射測定

Apogee Instrumentsのシリコンセル日射計は、シリコンセル検出器を備えています。センサーは正確かつ安定しており、また、耐久性があり、費用対効果が高く、設計を継続的に改良した結果です。

正確な測定 - ISO 9060:2018 Class C

制御された実験室条件での校正は、スイスのダボスにあるWorld Radiometric Referenceまでトレーサビリティできます。上向きのモデルは正弦補正されており、80°の太陽天頂角で20W m^-2未満の誤差があります。加速劣化試験、および現場条件で複数の複製日射計から決定された長期の非安定性は年間2%以内です。

頑丈なセルフクリーニングハウジング

特許取得済みのドーム型センサーヘッド（ディフューザーとボディ）は、雨、露が流れやすい形状で、センサーを清浄に保ち、ほこりなどが入射経路を塞ぐことによって引き起こされるエラーを最小限に抑えます。センサーは頑丈な陽極酸化アルミニウムのハウジングに収納されており、内部の電子機器は空洞のない造りになっています。

加熱オプション

加熱日射計（SP-230オールシーズン）は、0.2Wのヒーターが内蔵されており、センサーを水（水滴、凍結）を防ぎ、露、霜、雨、雪などがセンサーの光路を遮ることによって引き起こされるエラーを最小限に抑えます。

代表的な使用場面

使用場面は、農業、生態学、および水文気象ネットワークにおける球体日射の短波放射測定、太陽光発電システムを最適化するためにも使用されます。

マウンティング

レベリングプレート付きの AL-120ソーラー取り付けブラケットにより、センサーをマスト、またはパイプに取り付けることができます。AL-100ソーラーセンサーレベリングプレートは、平らな面に設置しているとき、または他の器具に取り付けるときにセンサーを水平にするように設計されています。

出力オプション

0～350mV、0～2.5V、0～5V、および4～20mAの範囲を含む、複数のアナログおよびデジタル出力オプションで利用できます。デジタル出力オプションには、USB通信とカスタムソフトウェアを使用してコンピューター、SDI-12、およびModbusプロトコルに直接接続するデジタルスマートセンサーが含まれます。シリコンセル日射計は、デジタル表示付きの携帯メーターに接続して利用することもできます。このセンサーのアナログバージョン（SP-110）は、Apogee InstrumentsのmacroCache Bluetoothマイクロロガーで動作します。

ハイクオリティケーブル

ピグテールセンサーは、IP68のマリングレードのステンレス鋼ケーブルコネクターを備えており、メンテンナンスと再校正のためのセンサーの取り外しを簡素化します。ケーブルは、TPRジャケット、シールド付きのツイストペア線で、高い耐水性、UV安定性、および寒冷条件での柔軟性を実現します。

Apogee Instruments' SQ-420 USB silicon-cell pyranometer solar panel application. — W m^-2での正確かつ安定した全球短波放射測定

Apogee Instrumentsのシリコンセル日射計は、シリコンセル検出器を備えています。センサーは正確かつ安定しており、また、耐久性があり、費用対効果が高く、設計を継続的に改良した結果です。

正確な測定 - ISO 9060:2018 Class C

制御された実験室条件での校正は、スイスのダボスにあるWorld Radiometric Referenceまでトレーサビリティできます。上向きのモデルは正弦補正されており、80°の太陽天頂角で20W m^-2未満の誤差があります。加速劣化試験、および現場条件で複数の複製日射計から決定された長期の非安定性は年間2%以内です。

頑丈なセルフクリーニングハウジング

特許取得済みのドーム型センサーヘッド（ディフューザーとボディ）は、雨、露が流れやすい形状で、センサーを清浄に保ち、ほこりなどが入射経路を塞ぐことによって引き起こされるエラーを最小限に抑えます。センサーは頑丈な陽極酸化アルミニウムのハウジングに収納されており、内部の電子機器は空洞のない造りになっています。

加熱オプション

加熱日射計（SP-230オールシーズン）は、0.2Wのヒーターが内蔵されており、センサーを水（水滴、凍結）を防ぎ、露、霜、雨、雪などがセンサーの光路を遮ることによって引き起こされるエラーを最小限に抑えます。

代表的な使用場面

使用場面は、農業、生態学、および水文気象ネットワークにおける球体日射の短波放射測定、太陽光発電システムを最適化するためにも使用されます。

マウンティング

レベリングプレート付きの AL-120ソーラー取り付けブラケットにより、センサーをマスト、またはパイプに取り付けることができます。AL-100ソーラーセンサーレベリングプレートは、平らな面に設置しているとき、または他の器具に取り付けるときにセンサーを水平にするように設計されています。

出力オプション

0～350mV、0～2.5V、0～5V、および4～20mAの範囲を含む、複数のアナログおよびデジタル出力オプションで利用できます。デジタル出力オプションには、USB通信とカスタムソフトウェアを使用してコンピューター、SDI-12、およびModbusプロトコルに直接接続するデジタルスマートセンサーが含まれます。シリコンセル日射計は、デジタル表示付きの携帯メーターに接続して利用することもできます。このセンサーのアナログバージョン（SP-110）は、Apogee InstrumentsのmacroCache Bluetoothマイクロロガーで動作します。

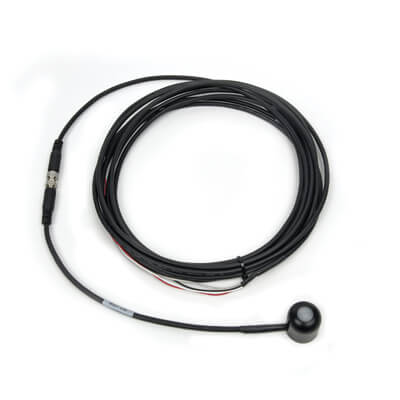

ハイクオリティケーブル

ピグテールセンサーは、IP68のマリングレードのステンレス鋼ケーブルコネクターを備えており、メンテンナンスと再校正のためのセンサーの取り外しを簡素化します。ケーブルは、TPRジャケット、シールド付きのツイストペア線で、高い耐水性、UV安定性、および寒冷条件での柔軟性を実現します。

PP-100 Package: microCache and Silicon-cell Pyranometer with 30 cm cable

PP-100：microCacheとシリコンセル日射計（30cmケーブル付き）

MP-100: Pyranometer Integral Sensor with Handheld Meter

MP-100：日射計積分センサーと携帯メーター

MP-200: Pyranometer Separate Sensor with Handheld Meter

MP-200：日射計分離センサーと携帯メーター

SP-110-SS: Self-Powered Pyranometer

SP-110-SS：セルフパワー日射計

SP-212-SS: Amplified 0-2.5 Volt Pyranometer

SP-212-SS：増幅0-2.5V日射計

SP-214-SS Amplified 4-20 Milliamp Pyranometer

SP-214-SS：増幅4-20mA日射計

SP-215-SS: Amplified 0-5 Volt Pyranometer

SP-215-SS：増幅0-5V日射計

Apogee Instruments SP-230 All-season Heated Pyranometer

SP-230-SS：オールシーズン加熱日射計

SP-420 Smart Pyranometer | USB Output

SP-420：USB出力スマート日射計

SP-421-SS SDI-12 Digital Output Silicon-cell Pyranometer

SP-421-SS：SDI-12デジタル出力シリコンセル日射計

SP-422-SS Modbus Digital Output Silicon-cell Pyranometer

SP-422-SS：Modbusデジタル出力シリコンセル日射計

Apogee Instruments PV-100 PV Monitoring Package includes a silicon--cell pyranomter with a mounting bracket, Class A PRT back-of-panel temperature sensor with kapton tape, fan-aspirated solar radiation shield with 24 V-12 V DC converter, and Class A PRT air temperature sensor with TS-100 port adapter.

PV-100：PVモニタリングパッケージ

AA-100: Protective Carrying Case

AA-100：保護キャリーケース

AL-120 Solar Mounting Bracket with Leveling Plate

AL-120：ソーラーマウンティングブラケットとレベリングプレート

AL-100: Solar Sensor Leveling Plate

AL-100：ソーラーセンサーレベリングプレート

AM-310: Telescopic Sensor Wand

AM-310：伸縮センサースティック

AM-320 Water Submersible Sensor Wand

AM-320：水中センサースティック

Apogee Instruments AL-210 Meter Leveling Plate/Mounting Bracket

AL-210：メーターマウンティングプレートとマウンティングブラケット

The AM-001 Meter Mounting Bracket is designed for handheld meters with solar radiation sensors attached via cable (MQ-200, MQ-500, MU-200, MP-200). The bracket mounts the sensor to the back of the meter, as seen in the image to the right, making it easier for the user to take sample measurements with the sensor and meter.

AM-001：メーターマウンティングブラケット

AC-100: Communication Cable

AC-100：コミュニケーションケーブル

AC-421 SDI-12 to USB Converter

AC-421：SDI-12 to USBコンバーター

AC-422 Modbus to USB Converter

AC-422：Modbus to USBコンバーター
